水泥廠設備上的彈性套柱銷聯軸器的改進方法


案例：某水泥廠使用的生料球磨機軸系輸入部分多次發生振動過大引起地角螺栓損壞，軸承固定座掀翻等現象，經分析研究認定為球磨機振動過大的原因是球磨機與減速機聯接部處的彈性套柱銷聯軸器的彈性橡膠墊和該處的靠背銷的失效引起，我們對立即對該彈性聯軸器的彈性橡膠墊和靠背銷進行了改造，避免了此類事故的發生，保證了生產的穩定運行。我廠對此彈性套柱銷聯軸器加以改進以保證了傳動部的正常平穩運轉。

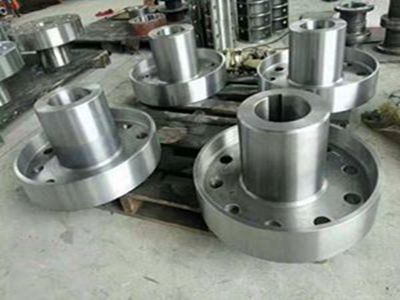

  原聯軸器的結構：此彈性套柱銷聯軸器為TL12型彈性套柱銷聯軸器(GB4323-2002)，內孔徑為Φ170mm，外徑為Φ475mm，軸孔深302mm，采用ZG35鑄鋼加工而成，一側為Φ375mm的圓上12個Φ375mm孔均布，另一 側為Φ375mm的圓上1∶10的12個錐孔均布，錐孔的大端直徑為Φ46mm。此聯軸器的靠背銷采用45鋼加工而成，彈性圈采用Φ45×Φ85的標準彈性圈，擋圈外徑為Φ58mm、內徑Φ46mm、寬15mm，每個柱銷上用5個彈性圈1個擋圈聯接，柱銷、彈性圈和擋圈結構。  由于聯軸器在使用過程中，彈性圈受擠壓輪廓變小、撕裂、破碎，結果失去作用，形成彈性柱銷本身與一側聯軸器的直接傳遞動力，柱銷斷裂，并波及整個傳動軸，地腳螺栓松動、斷裂，傳動中心線發生位移；柱銷長度不夠而引起強度不夠，易斷裂；擋圈外徑、寬度過小，易切入彈性圈中，未起到擋圈壓緊的作用，并且加速了彈性圈的損壞。  據統計，聯軸器的聯接件只有1個星期的使用壽命，主要是彈性  圈損壞，以往每年1臺磨機需換彈性圈約1500件，柱銷100～200件。

   我廠根據此聯軸器在運轉中的不足加以了改進措施：其增加聯軸器柱銷的長度，約為1個彈性圈的長度(一邊聯軸器上的孔尚有足夠深度)，使柱銷總長由212mm變?yōu)?39mm，從而增加了柱銷的強度。2、將彈性套柱銷聯軸器的彈性圈的外圍寬度加寬，由原來的7mm增加到16mm，其外圍尺寸的變化加大了彈性圈受力的接觸面積，減小了膠圈的局部受力。3、將擋圈外徑增大4mm，寬度加寬2mm，使擋圈不易切入彈性圈中，彈性圈受擠壓起到預緊聯軸器孔的作用，并能使彈性圈受力均勻、強度一致。

  經過此一番加工改進后，大大減少了軸承固定座的掀翻現象，保證了傳動部的正常平穩運轉，避免了事故的發生。（泊頭市春華機械提供）
